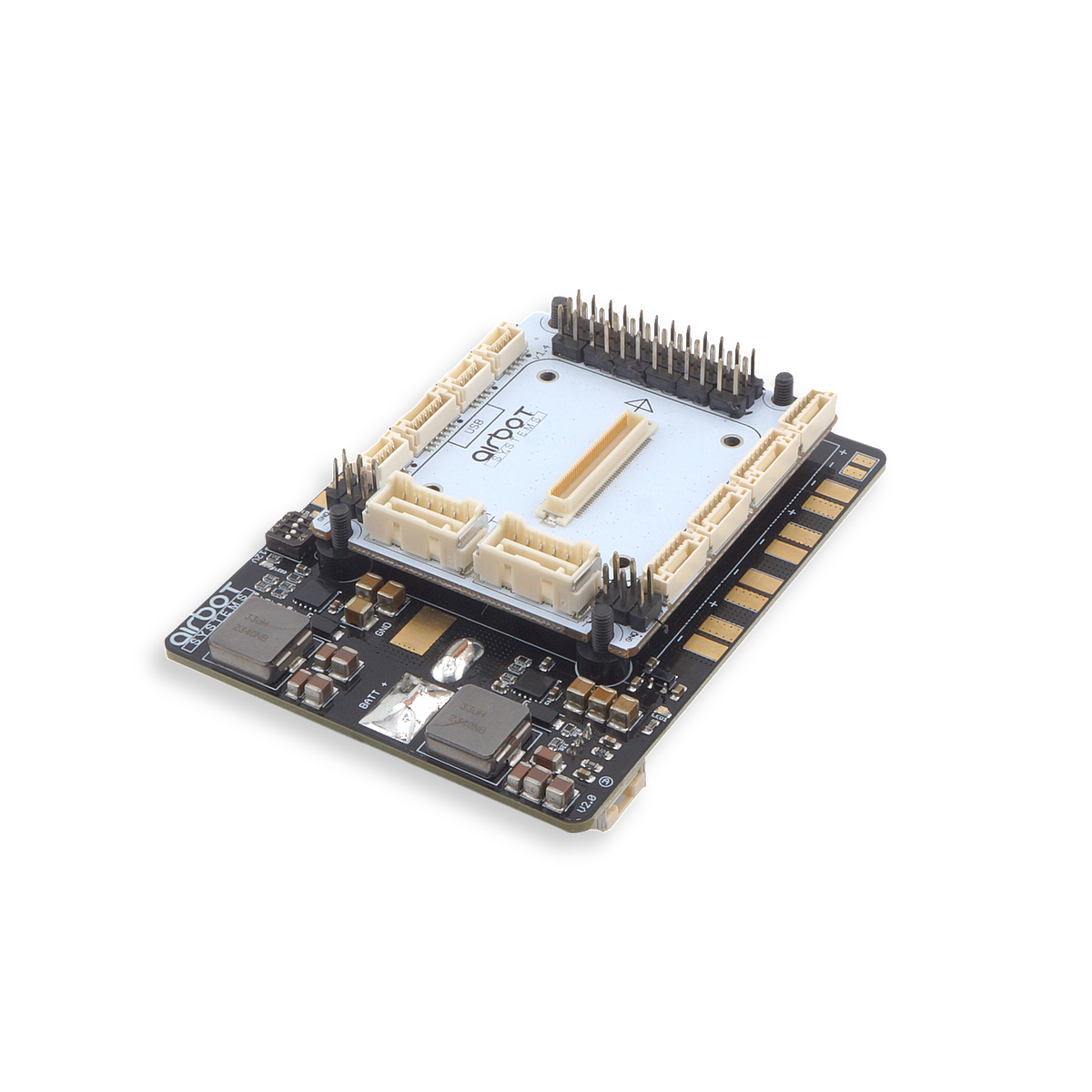

Mini Carrier Board PRO v2.0

La mini carrier board PRO est la solution haut de gamme la plus compacte. Cette carrier board assure la distribution des signaux et du courant.

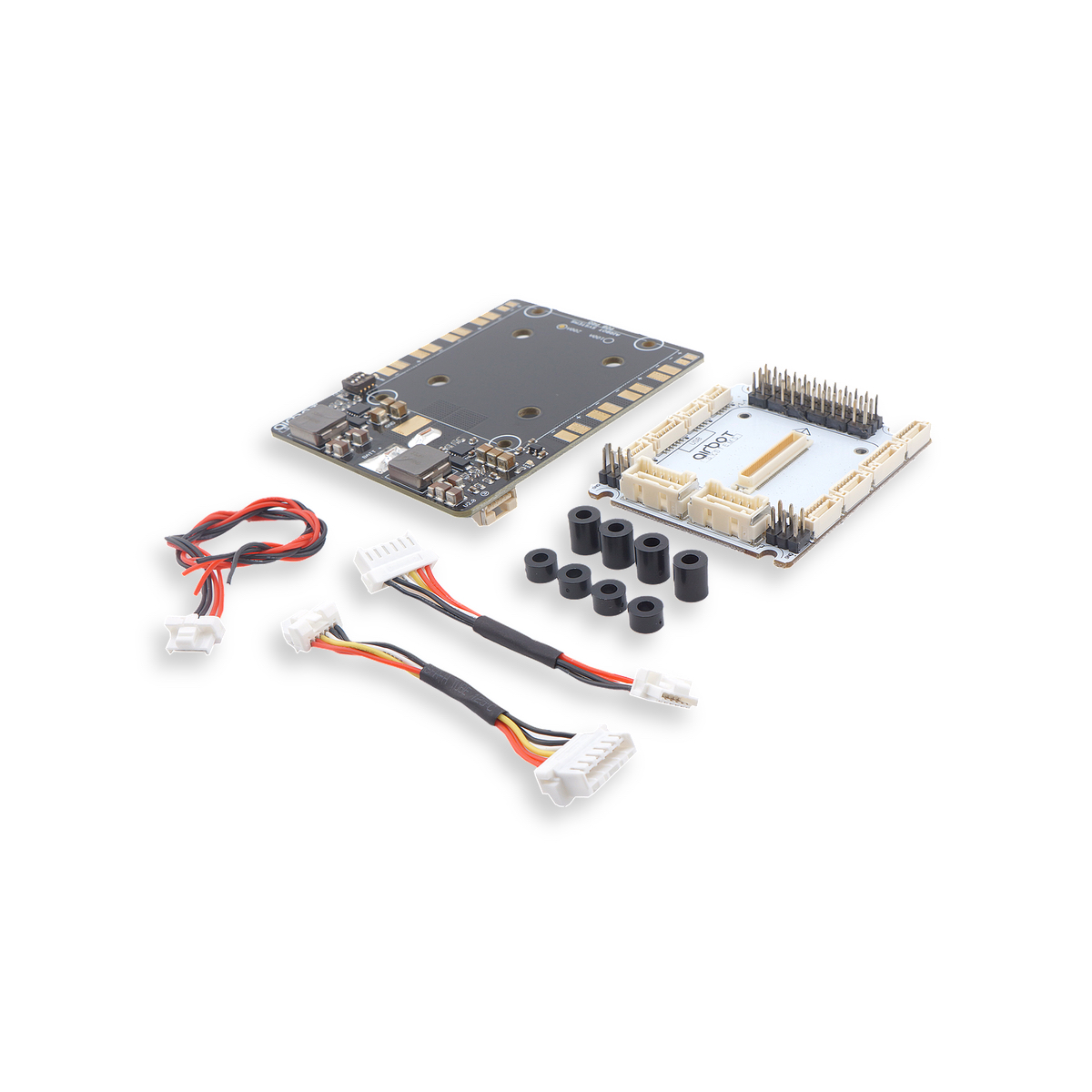

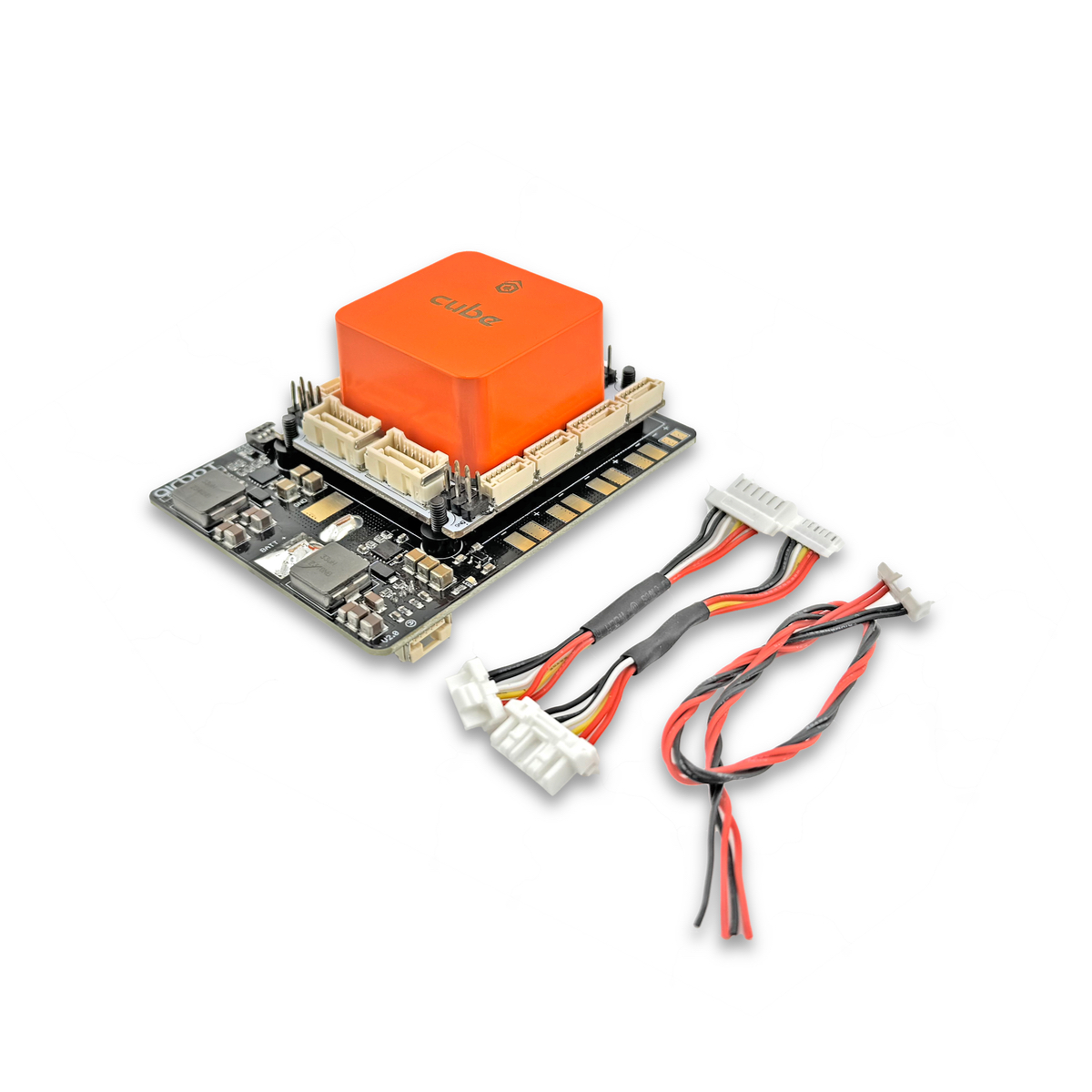

La version Pro intègre une carte de distribution d’énergie et inclus deux convertisseurs de tension 5.3v, qui assurent la redondance d’alimentation à l’auto-pilote, une sonde de courant ainsi qu’une sonde de tension.  Ce set très compact intègre tous les éléments nécessaires pour accueillir un Cube et permet un montage aisé et épuré sur tous les types de chassis. Il optimise le montage et permet un gain de place significatif.

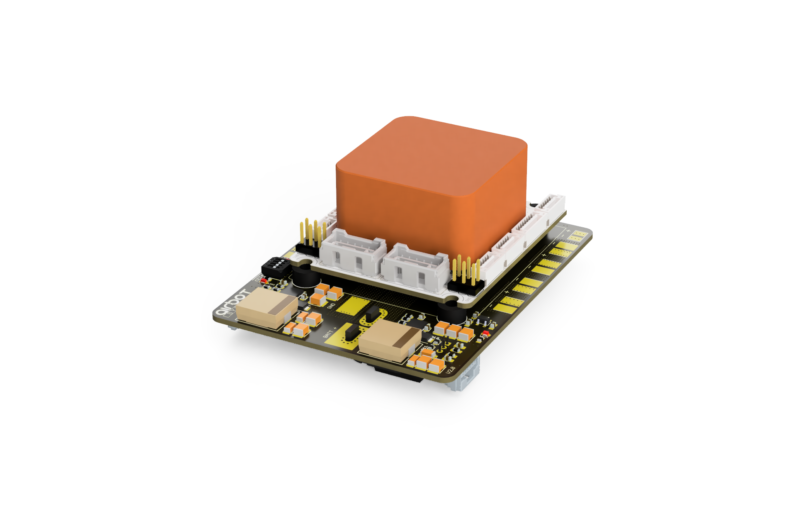

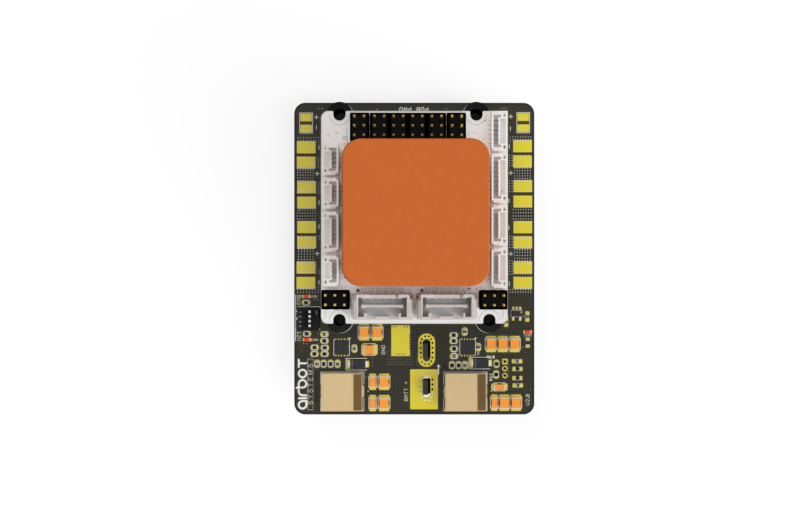

La Mini carrier board PRO d’Airbot a été spécialement conçue pour permettre l’installation d’un Auto-pilote Cube sur n’importe quel drone. Elle offre la même connectivité complète que la carrier board Cubepilot, et garanti une compatibilité parfaite avec l’écosystème du Pixhawk Cube

Mini carrier board : (Version 1.4)
Dimensions : 50.5*57.5mm (1.98*2.26 inch)
Hauteur avec le Cube : 24.65mm (hors PSM +2.75mm env)
Poids : 19gr   (0.041lb)  (connecteurs et PSM inclus)

Mini Power Distribution Board :
Dimensions : 65.5*85mm (2.58*3.35 inch)
Poids : 37gr   (0.081lb)
Max current : 100A / 200A

Power supply 1 :
Output voltage :  5.3V
Max output current : 3A (4A peak tolerant)
Max voltage input : 50.4V (12S)

Power supply 2 :

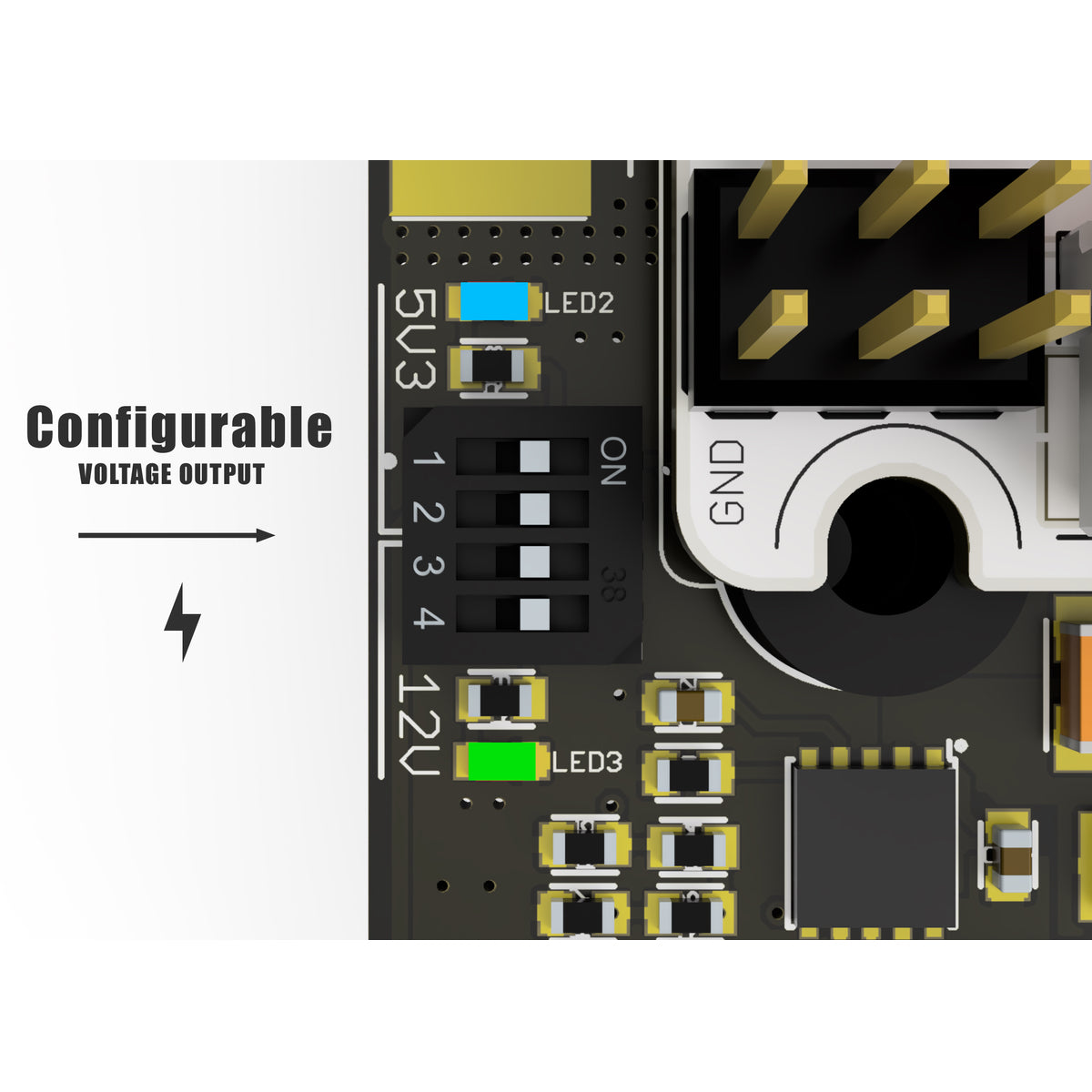

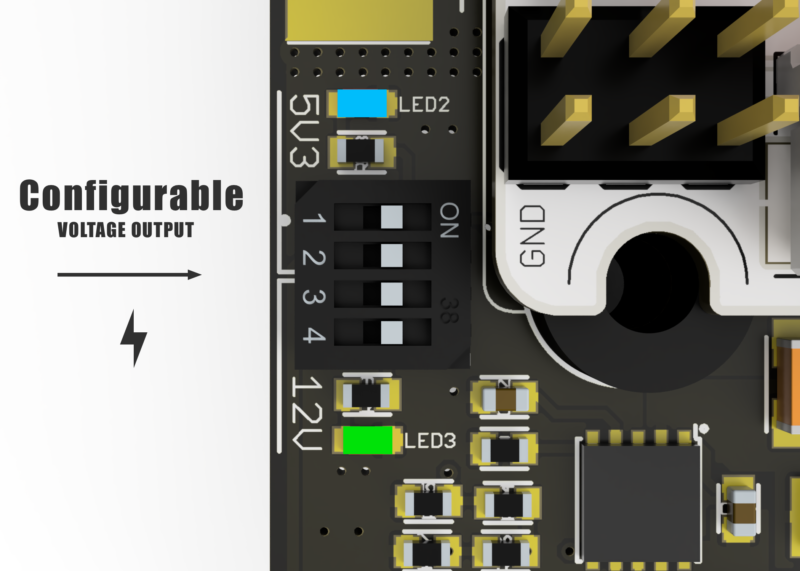

Output voltage :  5.3V or 12V
Max output current : 3A (4A peak tolerant)
Max voltage input : 50.4V (12S)

Poids TOTAL : 95g (inclus entretoises)
