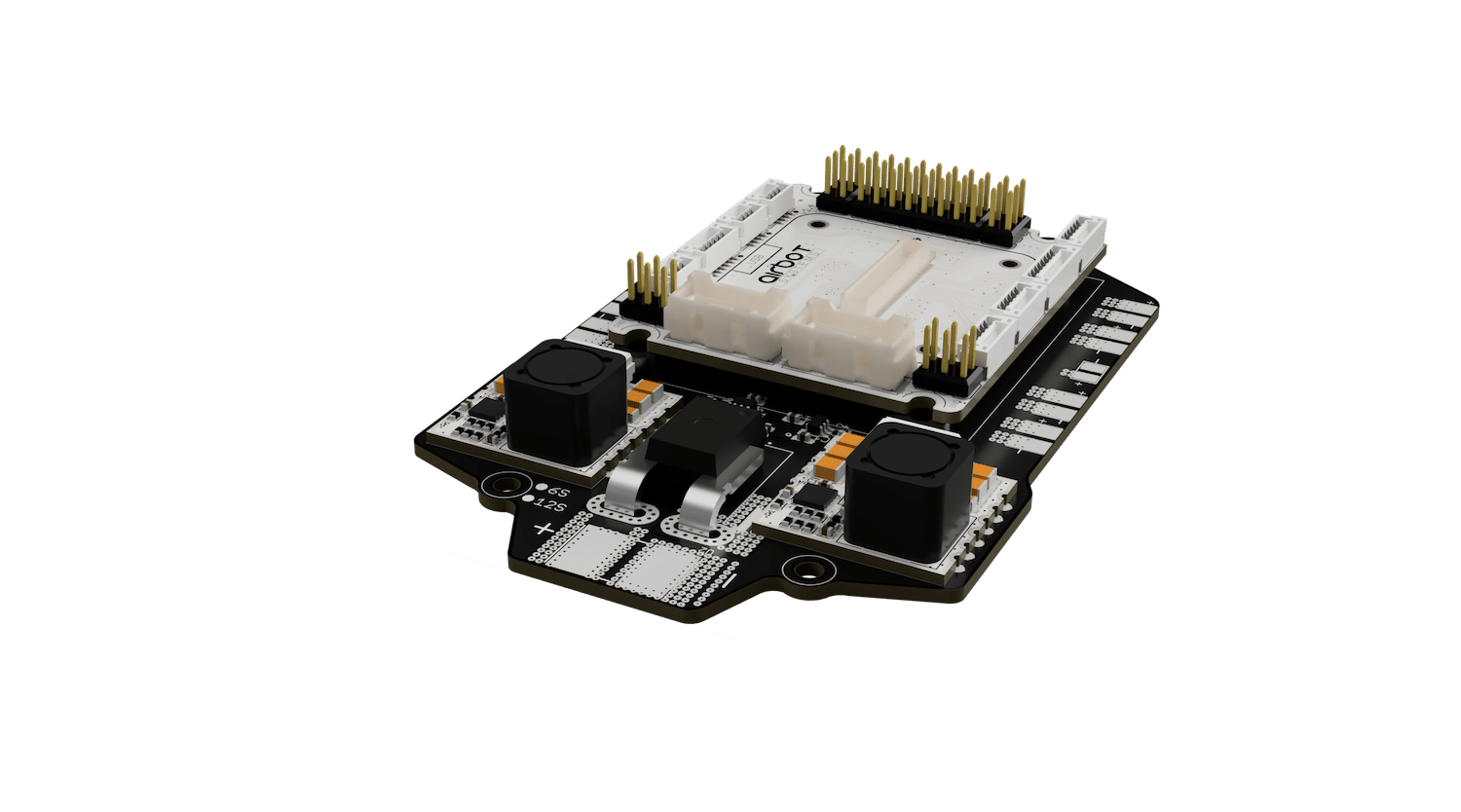

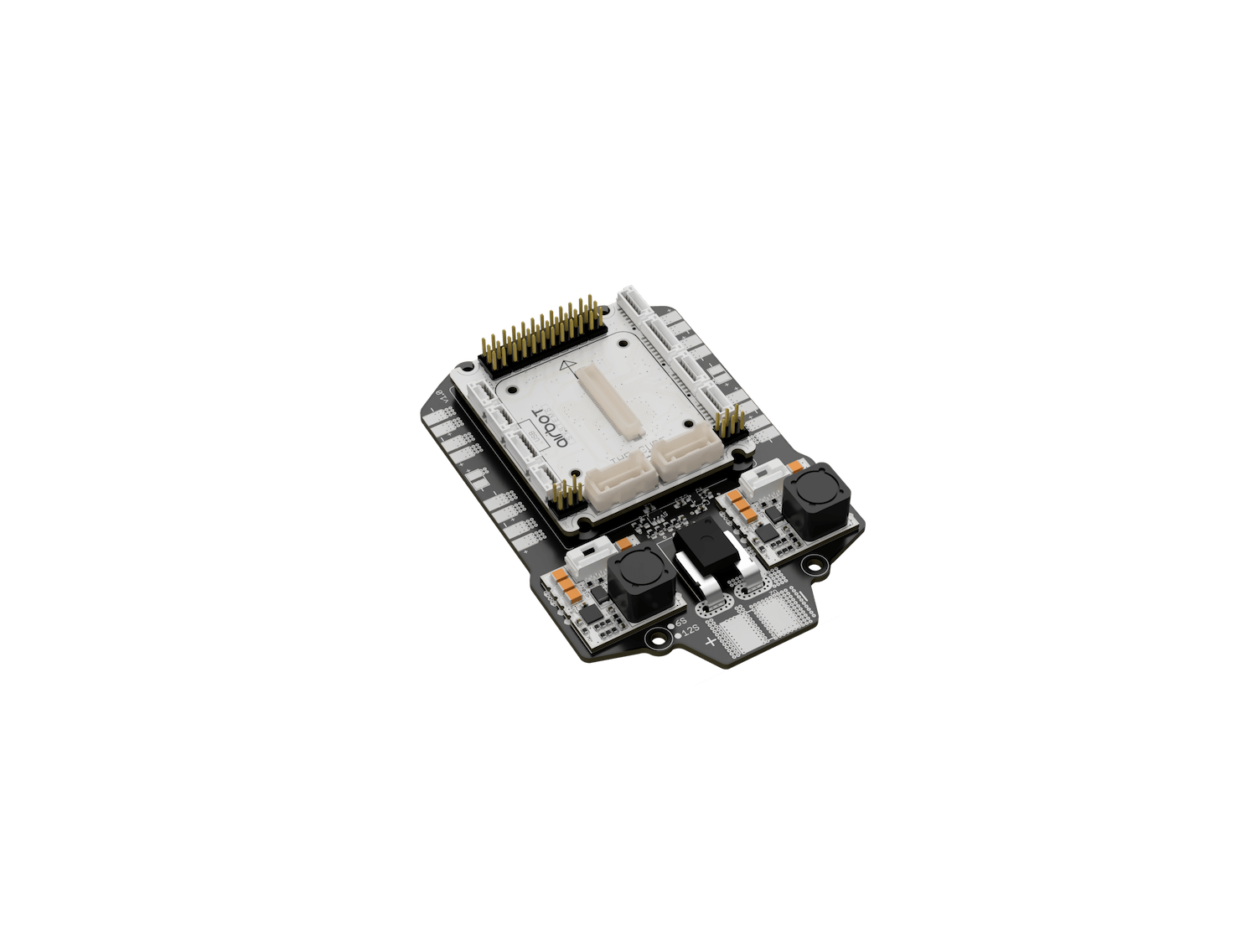

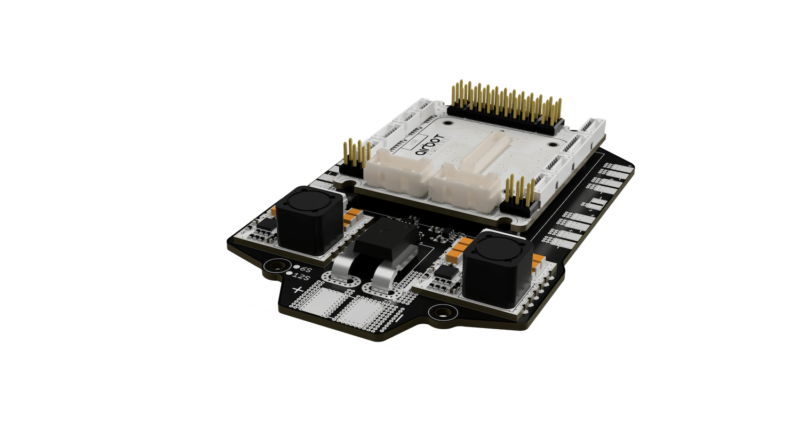

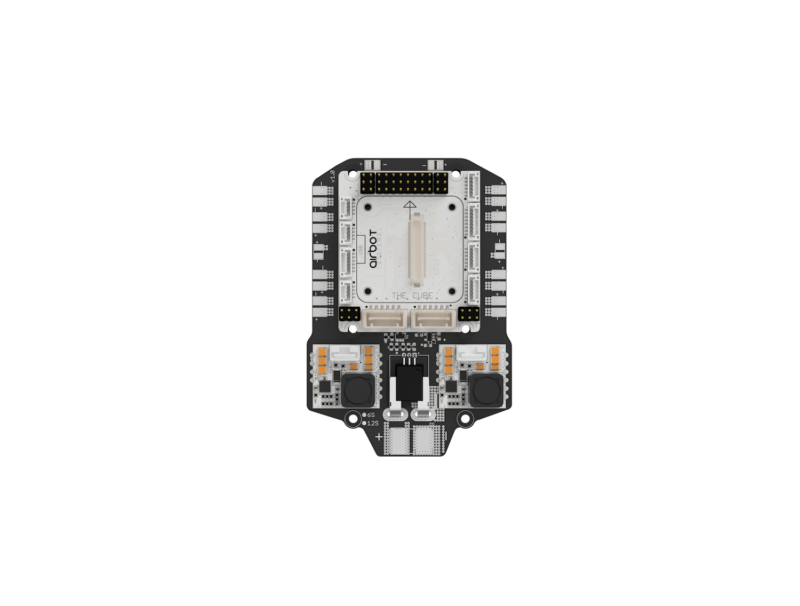

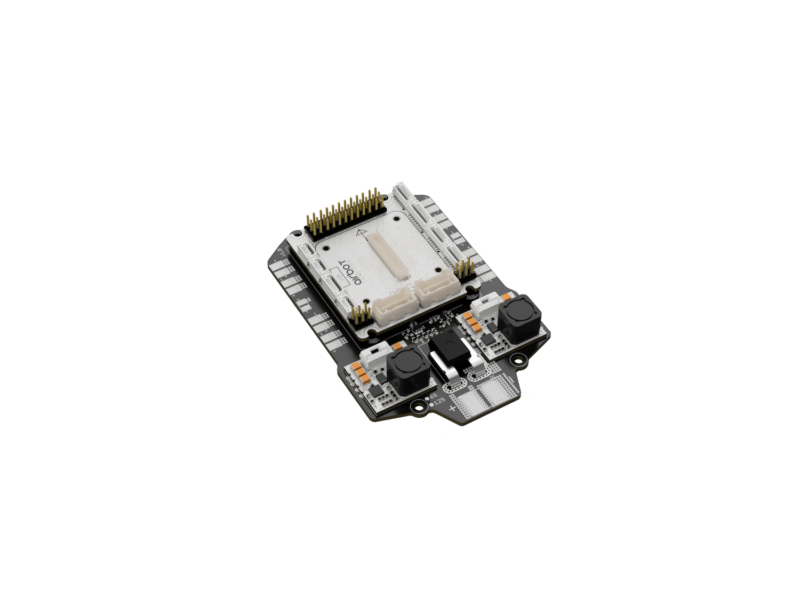

Mini Carrier Board PRO – 100A

220,00

La Mini Carrier Board PRO est le setup ultime pour intégrer un Pixhawk 2.1 Cube dans un drone. Elle assure une connectivité maximale dans une taille extrêmement réduite. Dotée d’une PDB intégrant deux convertisseurs de tension 5V3, des capteurs de courant et de tension ainsi qu’un offset shifter, elle fourni tout l’environnement nécessaire à un setup complet, et dans un format ultra compact.
Version Actuelle : V1.0 Beta

Rupture de stock

Catégorie : Étiquettes :

La mini carrier board PRO est la solution haut de gamme la plus compacte. Cette carrier board assure la distribution des signaux et du courant.

La version Pro intègre une carte de distribution d’énergie et inclus deux convertisseurs de tension 5.3v, qui assurent la redondance d’alimentation à l’auto-pilote, une sonde de courant ainsi qu’une sonde de tension.  Ce set très compact intègre tous les éléments nécessaires pour accueillir un Cube et permet un montage aisé et épuré sur tous les types de chassis. Il optimise le montage et permet un gain de place significatif.

La Mini carrier board PRO d’Airbot a été spécialement conçue pour permettre l’installation d’un Cube Pixhawk 2.1 sur n’importe quel drone. Elle offre une connectivité complète dans un format réduit :
– 2 ports alimentation
– Entrée RC (PPM/S.BUS + 5v)
– Entrée Spectrum + 3.3v
– Ports série : 1 / 2 / 3 / 4 / 5
– I2C + CAN
– GPS1 + GPS2
– Distribution des signaux PWM pour les moteurs (jusqu’à 8)
– ect… (voir notice)

SPECIFICATIONS TECHNIQUES :

Mini carrier board : (Version 1.4)
Dimensions : 50.5*57.5mm (1.98*2.26 inch)
Hauteur avec le Cube : 24.65mm (hors PSM +2.75mm env)
Poids : 19gr   (0.041lb)  (connecteurs et PSM inclus)

Mini Power Distribution Board :
Dimensions : 79*107mm (3.11*4.21 inch)
Poids : 37gr   (0.081lb)
Max current : 100A

Power supply :
Poids : 9gr   (0.019lb)
Output voltage :  5.3V
Max output current : 3A (5A peak tolerant)
Max voltage input : 50.2V (12S)



Poids TOTAL : 76g (inclus entretoises)
