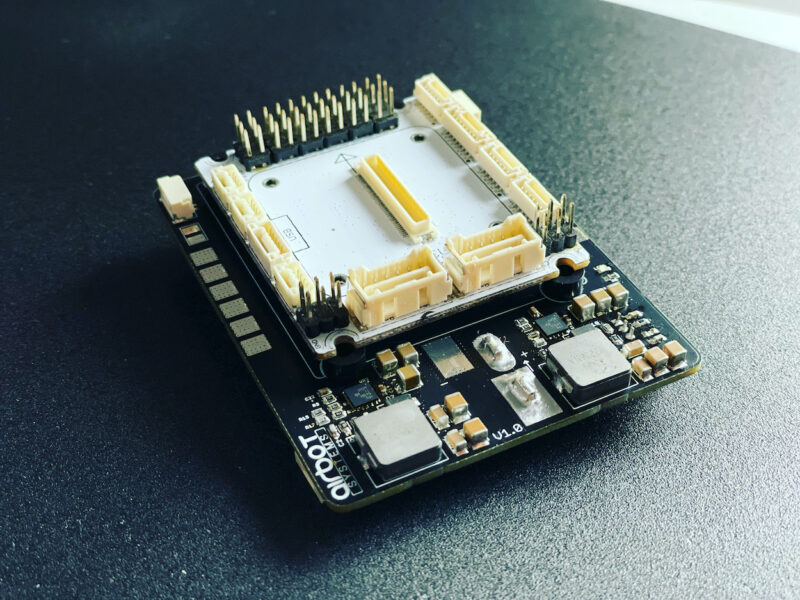

Mini Carrier Board ESC 100A

La Mini carrier board ESC est la solution haut de gamme la plus compacte. Ce set de PCBs assure la distribution des signaux, du courant et possède un module ESC 4 en 1 de 4*45A.

La version ESC intègre une carte de distribution d’énergie et inclus deux convertisseurs de tension 5.3v**, qui assurent la redondance d’alimentation à l’auto-pilote, une sonde de courant, une sonde de tension, mais également un module ESC 4 en 1.
Ce set très compact intègre tous les éléments nécessaires pour accueillir un Pixhawk Cube et permet un montage aisé et épuré sur tous les types de chassis. Il optimise le montage et permet un gain de place significatif.

** La tension de l’alimentation n°2 peut être modifiée par l’utilisateur pour être utilisée en 12V.

Mini carrier board : (Version 1.4)
Dimensions : 50.5*57.5mm (1.98*2.26 inch)
Hauteur avec le Cube : 24.65mm (hors PSM +2.75mm env)
Poids : 19gr   (0.041lb)  (connecteurs et PSM inclus)

PDB-ESC Distribution Board :
Dimensions : 65.5*85mm (2.57*3.34 inch)
Poids : 50gr   (0.081lb)
Max current : 100A
Power supplies Output voltage :  5.3V / 5.3v – 12V
Power supplies Max output current : 3A (5A peak tolerant)
Max voltage input : 26.7V (6S/HV)
ESCs : T-Motor F45Mini 4*45A @ 6S

Poids TOTAL : 75g (inclus entretoises et cables)
